Регуляторы и клапаны расхода воздуха

Раздел объединяет устройства для точной балансировки вентиляционных систем: ирисовые клапаны IRIS и клапаны постоянного расхода AIRFIX. Их задача — обеспечить проектный расход воздуха в каждом помещении и дать возможность измерить его без установки отдельного расходомера.

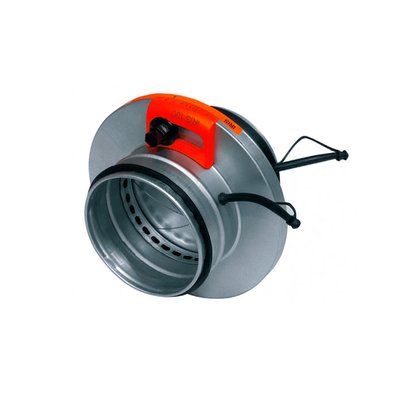

Ирисовые клапаны IRIS

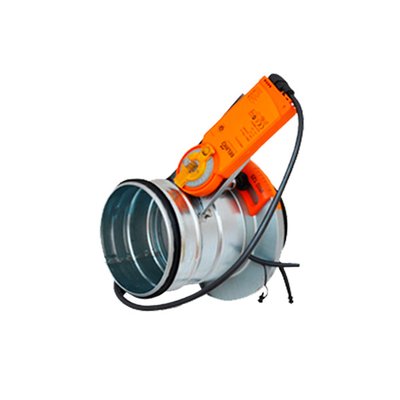

Регулирующий орган — диафрагма из набора пластин. Поворот рукоятки плавно изменяет проходное сечение, положение фиксируется по шкале на корпусе. Два измерительных штуцера позволяют дифференциальным манометром измерить перепад давления и по номограмме определить фактический расход. Диаметры — 100–800 мм, максимальная рабочая температура 85 °C. Выпускаются в оцинкованном исполнении, из нержавеющей стали AISI 316 (для пищевых производств) и с электрическим сервоприводом.

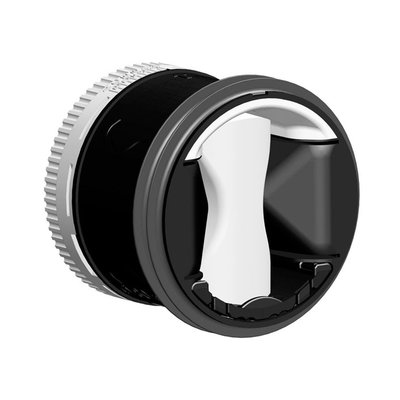

Клапаны постоянного расхода AIRFIX

Расход поддерживается эластичной мембраной, которая изменяет проходное сечение при изменении перепада давления. Клапан работает без электропитания и не требует пусконаладки. Типоразмерный ряд — 8 моделей и 7 диаметров (80–250 мм), рабочий диапазон перепада давления 50–250 Па (исполнение HD — 150–650 Па), точность поддержания расхода ±5 м³/ч при расходе до 50 м³/ч либо ±10 %.

Что выбрать

• IRIS — когда нужна регулировка и контрольные замеры при наладке: клапан позволяет выставить и проверить расход по номограмме.
• AIRFIX — когда нужно гарантировать постоянный расход по помещениям без наладки и последующих регулировок.
• Для корректных измерений соблюдайте безопасные расстояния: до и после изгибов — 1×D, до Т-образных соединений — 3×D, до устройств подачи воздуха — 3×D.
