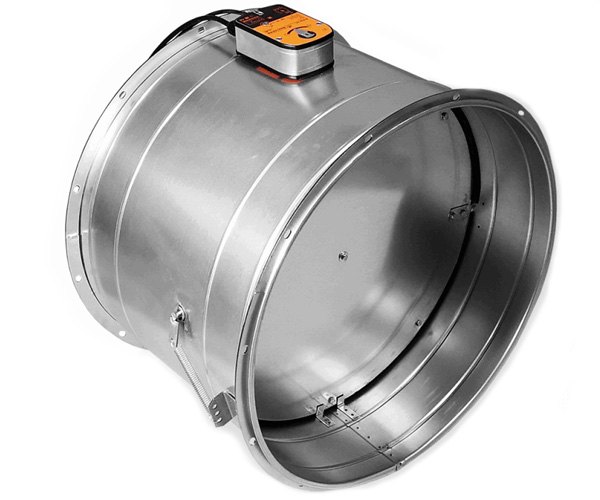

Клапан противопожарный обратный морозостойкий КПВ.01(02;03)-ОМС
⚙️ Подбор и заказ
Характеристики
Описание
Назначение и конструкция
Клапаны противопожарные обратные КПВ.01(02,03)…-ОМС предназначены для предотвращения ОБРАТНОГО тока воздуха по вентиляционным каналам при выключенных вентиляторах приточно-вытяжных систем противодымной вентиляции.
Данные клапаны устанавливаются у вентиляторов в соответствии с п. п. 7.11д) и 7.17в) свода правил СП 7.13130–2013 и с целью соблюдения технического регламента о требованиях пожарной безопасности.
Исходное положение створки (при выключенном вентиляторе) – ЗАКРЫТО. В этом положении клапан препятствует проникновению наружного воздуха в системы дымоудаления или подпора, т.е. выполняет функцию ОБРАТНОГО клапана.
При срабатывании противопожарной сигнализации, реверсивный электропривод клапана поворачивает створку клапана в открытое положение. Для обеспечения надежной работы клапана, напряжение на клеммы вентилятора следует подавать с задержкой 30-60 секунд, для исключения чрезмерных нагрузок на ось клапана, которые могут возникать при работе вентилятора на закрытую створку, ввиду расположения клапана в непосредственной близости от вентилятора.

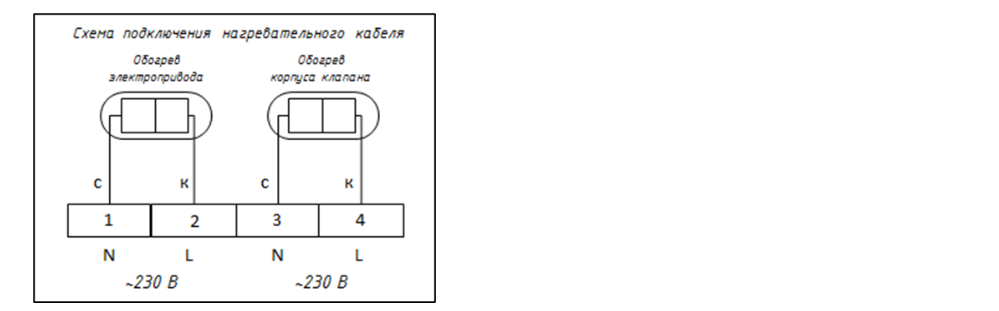

Для обеспечения не примерзания створки к корпусу, клапаны данного типа оснащаются периметральным обогревом зоны примыкания створки, и электрическим обогревом корпуса электропривода для обеспечения работоспособности при температуре наружного воздуха ниже -30°С.
Суммарная электрическая мощность нагревательных элементов не превышает 50 Вт/м в расчете на длину окружности или периметр канала. Обогрев должен быть включен постоянно при температурах наружного воздуха +5°С и ниже.
Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Клапаны КПВ.01(02;03)…-ОМС комплектуются реверсивными электроприводами.
Клапаны КПВ.01(02;03)…-ОМС работоспособны в любой пространственной ориентации.
Клапаны противопожарные обратные КПВ.01(02,03)…-ОМС изготавливаются из оцинкованной стали, по индивидуальным заказам корпус данных клапанов может быть изготовлен из углеродистой стали (с последующей окраской).
Клапаны противопожарные обратные КПВ.01(02,03)…-ОМС выпускаются канального типа прямоугольного или круглого сечения. Типоразмер клапана должен соответствовать размеру присоединяемого воздуховода. Электропривод на данном типе клапанов устанавливается снаружи.
Схемы, типоразмерный ряд и характеристики
Клапаны противопожарные обратные КПВ.01(02,03)…-ОМС изготавливаются из оцинкованной стали, по индивидуальным заказам корпус данных клапанов может быть изготовлен из углеродистой стали (с последующей окраской).
Клапаны противопожарные обратные КПВ.01(02,03)…-ОМС выпускаются канального типа прямоугольного или круглого сечения. Типоразмер клапана должен соответствовать размеру присоединяемого воздуховода. Электропривод на данном типе клапанов устанавливается снаружи.

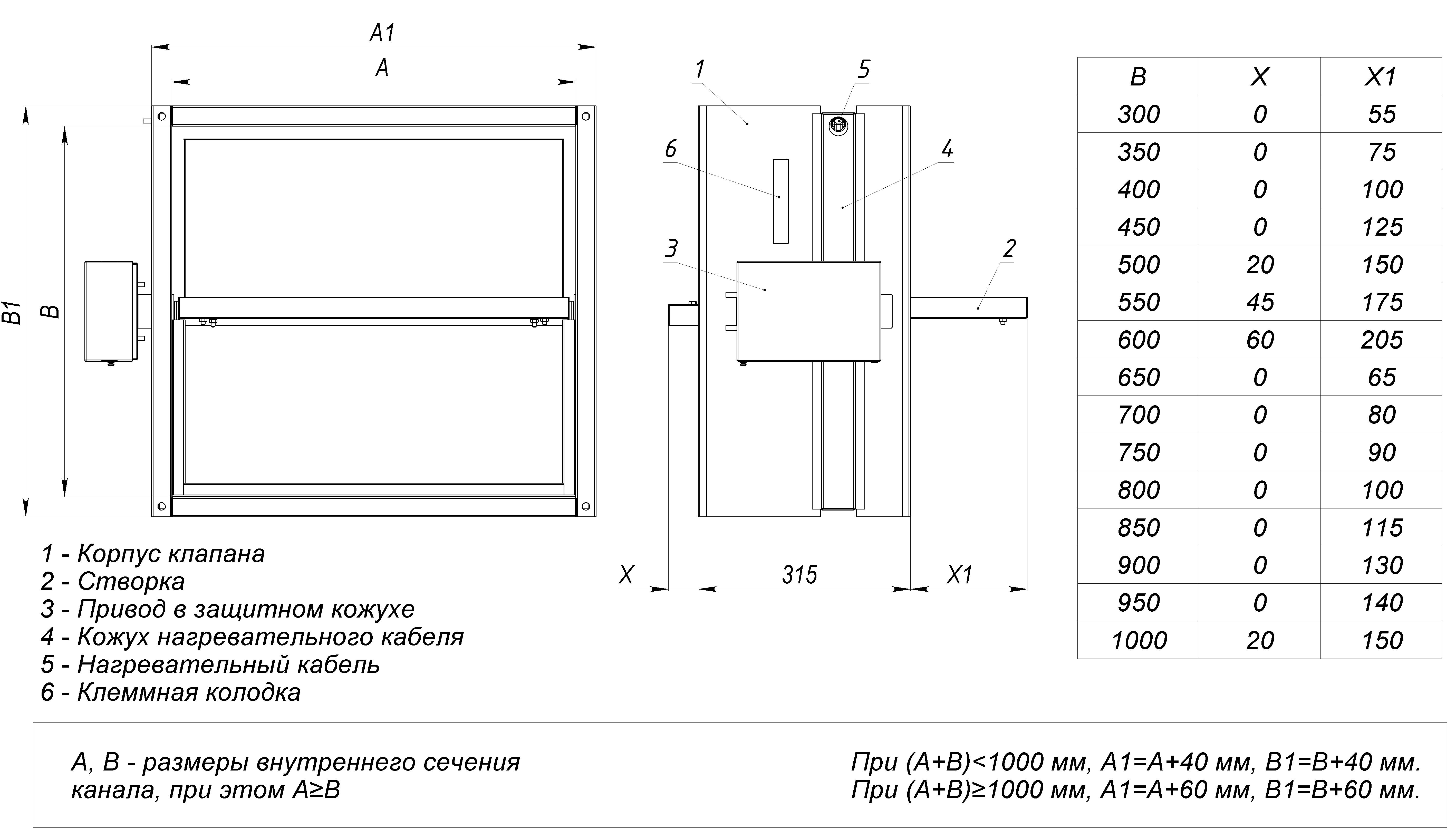

Прямоугольные клапаны КПВ.01(02;03)…-ОМС изготавливаются в диапазоне размеров от 300х300 до 1000х1000 с шагом для размеров A и B в 50 мм. Промежуточные размеры НЕ ИЗГОТАВЛИВАЮТСЯ
Круглые клапаны КПВ.01(02;03)…-ОМС изготавливаются в диапазоне размеров от Æ 250 до Æ 1000 в соответствии с типоразмерной таблицей. Клапаны других диаметров НЕ ИЗГОТАВЛИВАЮТСЯ
Технические характеристики клапанов противопожарных обратных КПВ.01(02;03)…-ОМС прямоугольного и круглого сечения аналогичны характеристикам соответствующих канальных клапанов КПВ.01(02;03) в стандартном исполнении.

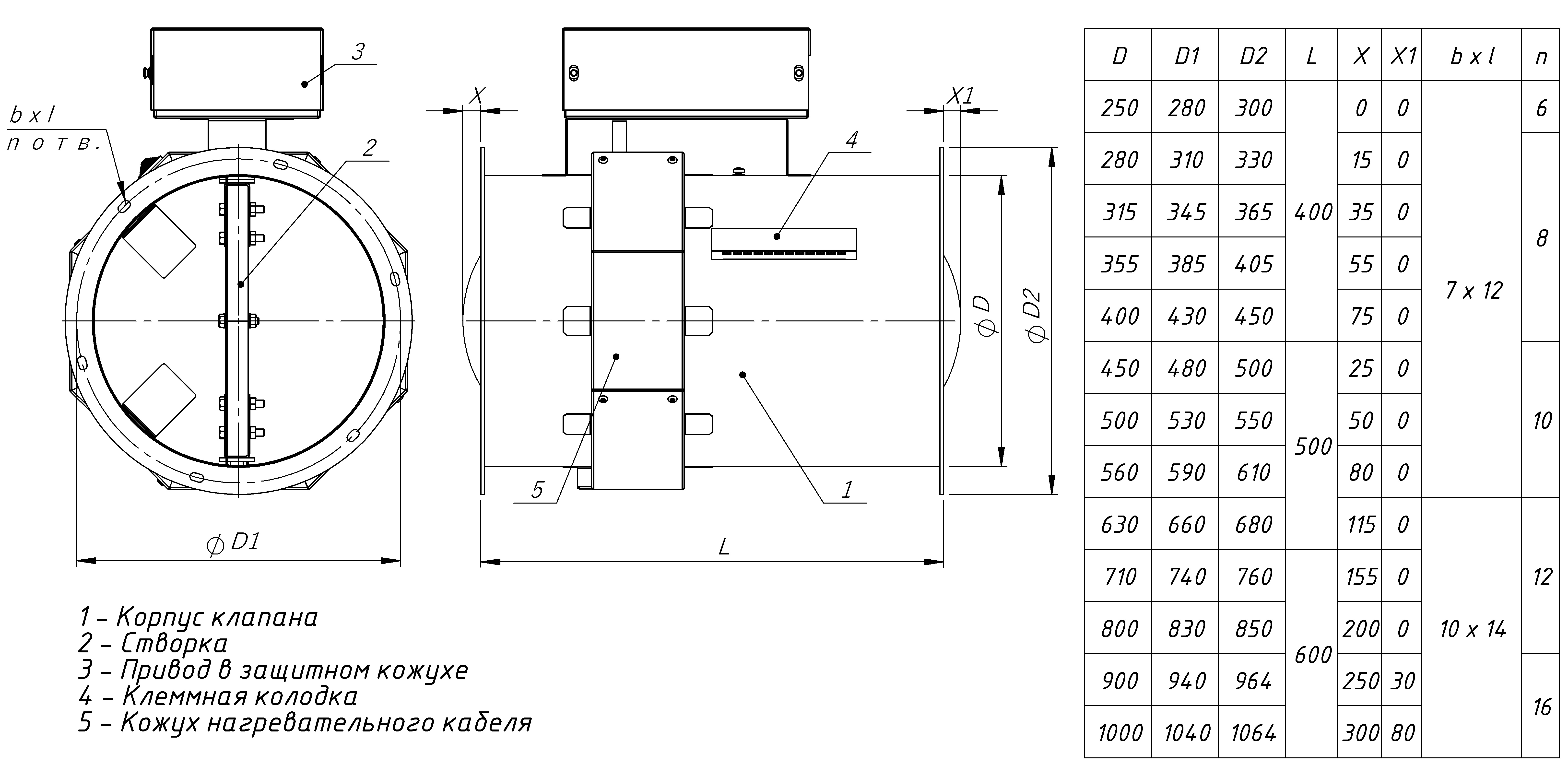

Схема конструкции клапана круглого сечения
Где применяется
- У вентиляторов систем вытяжной противодымной вентиляции
- У вентиляторов подпора воздуха
- Крышные вентиляторы дымоудаления ВКРС-ДУ, ВКРВ-ДУ, ВОФ-ДУ
- Наружные участки воздуховодов противодымных систем
Что указать при заказе
- Предел огнестойкости: КПВ.01-ОМС — EI 60, КПВ.02-ОМС — EI 90, КПВ.03-ОМС — EI 120
- Сечение А×В или диаметр
- Ориентация: вертикальный или горизонтальный участок, направление потока
- Материал корпуса
Смотрите также
Важно знать
Клапаны КПВ.01, КПВ.02 и КПВ.03 сертифицированы на соответствие ТР ЕАЭС 043/2017; сертификат приложен в документах карточки.
Клапаны общепромышленного исполнения не устанавливают в помещениях категорий А и Б по взрывопожароопасности — для них выпускается взрывозащищённый клапан КПВ.01(02;03)-В.
Предел огнестойкости обеспечивается только при заделке зазора между корпусом и строительной конструкцией по схемам завода — цементно-песчаным раствором или бетоном на всю толщину преграды.
Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
