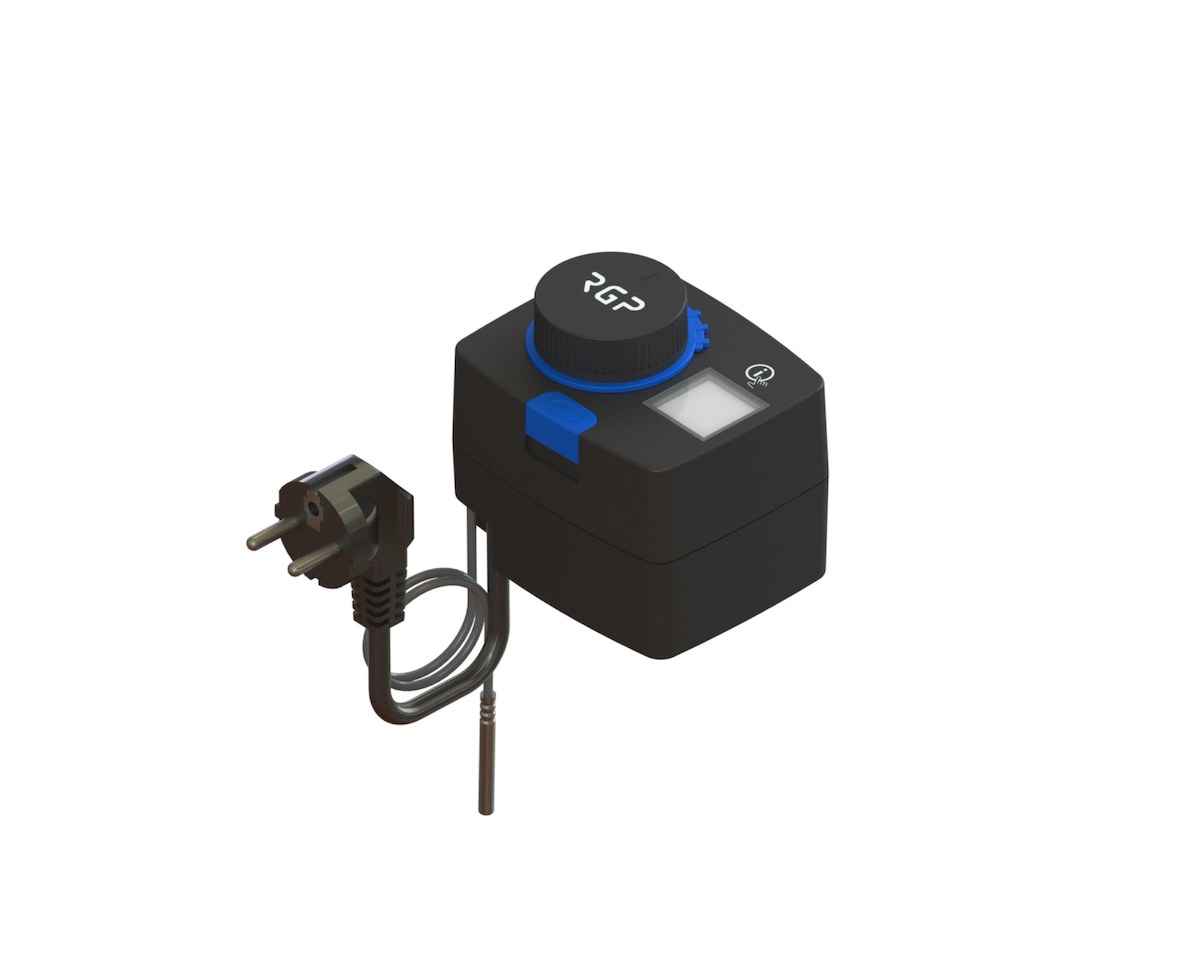

Привод поворотный RGP 659 PID (220В, 6Нм, 90°,120сек)

Привод поворотный RGP 659 PID (220В, 6Нм, 90°,120сек) — электропривод клапана RGP. Пыле- и влагозащита IP42, крутящий момент 6 Нм. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 12 500 ₽ с НДС, отгрузка со склада и доставка по России.

Поворотные приводы клапанов RGP

Электропривод шарового крана ADA-BV – компактный поворотный привод с питанием 24В или 220В, предназначенный для управления 2-х и 3-х ходовыми шаровыми кранами, управляется с помощью 2-х или 3-х точечных сигналов или пропорциональным аналоговым сигналом 0-10В (2-10В). Актуатор предназначен для установки на шаровые краны типа “VB05” в системах вентиляции, отопления или кондиционирования. Для настройки привода используется переключатель, позволяющий изменить управляющее напряжение, направление вращения или выбрать режим «Сервис».

Описание производителя

Компактные поворотные приводы RGP659-PID с встроенным ПИД-регулятором и датчиком температуры теплоносителя предназначены для точного управления температурой в системах отопления, вентиляции и кондиционирования. Приводы этой серии обеспечивают автоматическое поддержание заданной температуры с помощью встроенного сенсора и настраиваемого с панели ПИД-регулятора.

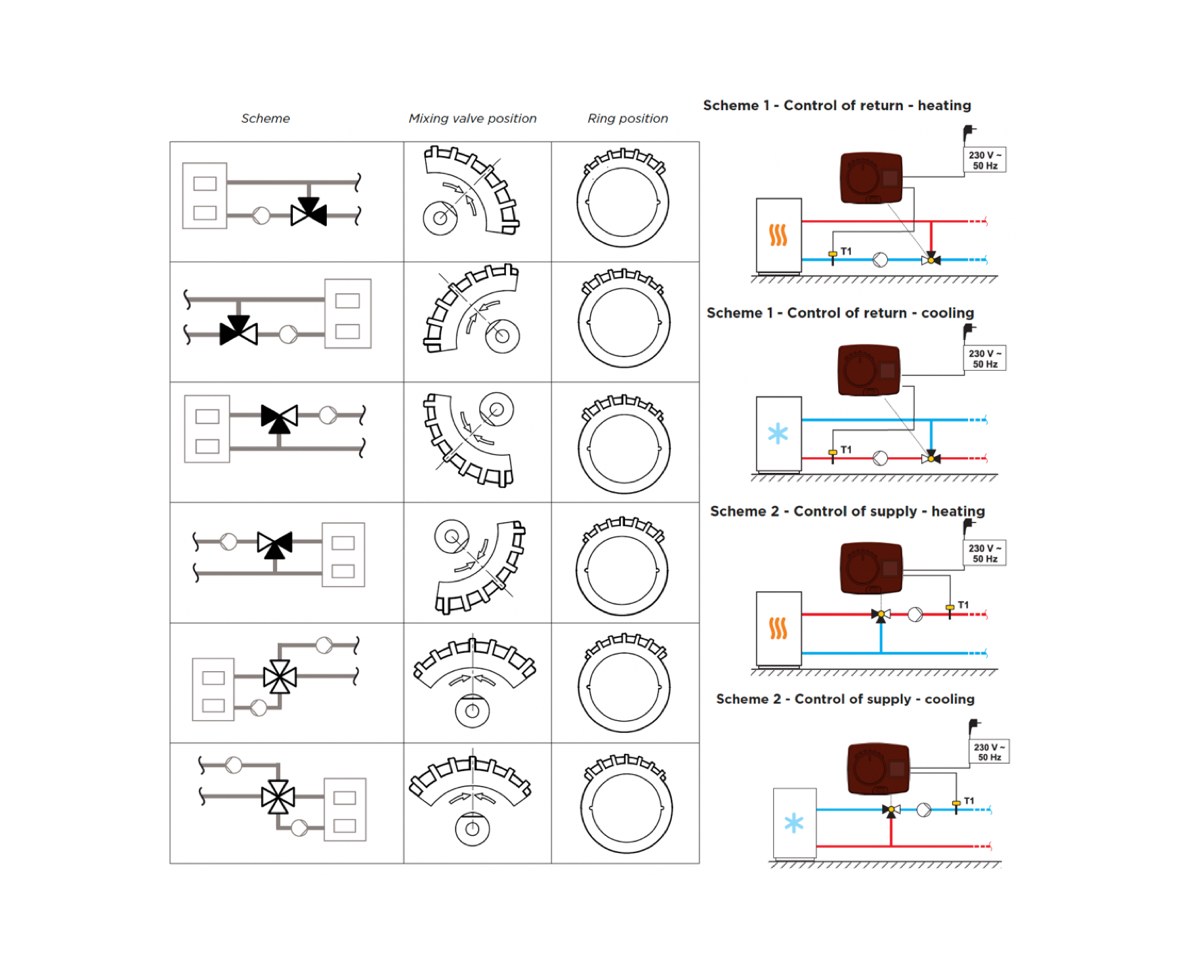

Приводы разработаны для работы с 2- и 3-ходовыми поворотными смесительными клапанами и обеспечивают высокий уровень точности и удобство в эксплуатации. Контроллер привода оснащен системой «Легкий старт», которая позволяет настроить привод всего за несколько простых шагов. При первом включении контроллер направляет нас к начальной настройке с помощью анимации на дисплее. Для доступа к кнопкам необходимо снять ручку ручного управления. Начальная настройка запускается нажатием кнопок в течение 5 секунд.

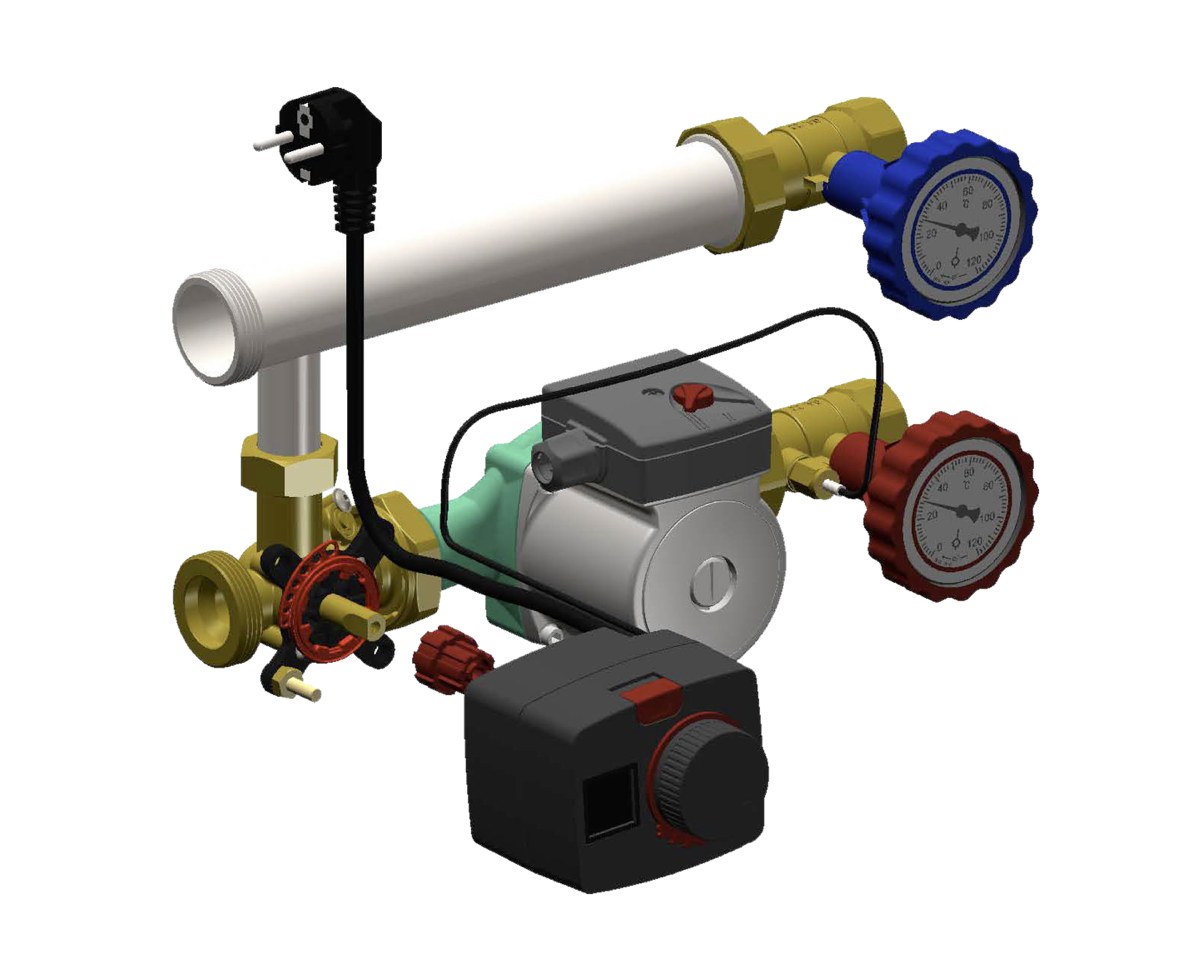

Чтобы установить электропривод на клапан снимите рукоятки со штока клапана и установите переходник штока. Далее установите привод в открытом положении, установите индикатор положения и рукоятку привода, затяните винтом. В случае применения клапанов Euromix, в одно из отверстий в корпусе привода вставьте латунный винт из комплекта переходников, предохраняющий привод от проворачивания. Установите открытое положение на клапане и приводе. Установите привод на клапан и затяните его с моментом от 1 до 2 Нм. Используйте для этого винт M5, входящий в комплект поставки.

Преимущества:

Поддержание температуры: ПИД-регулятор контролирует температуру теплоносителя. Простая настройка: приводы оснащены дисплеем и кнопками для задачи уставки. Ручной режим: возможна ручная настройка положения клапана. Совместимость: приводы легко устанавливаются на клапаны других производителей.

Характеристики

Где применяется

• воздушные и противопожарные заслонки
• регулирующие и смесительные клапаны
• узлы обвязки калориферов

Как подобрать

• Крутящий момент — по площади заслонки (ориентир 1 Н·м на 0,1 м²).
• Питание 24 или 230 В, управление: открыть/закрыть, 3-позиционное или 0–10 В.
• Возвратная пружина — для противопожарных клапанов и аварийного закрытия; адаптер — по типу клапана.
