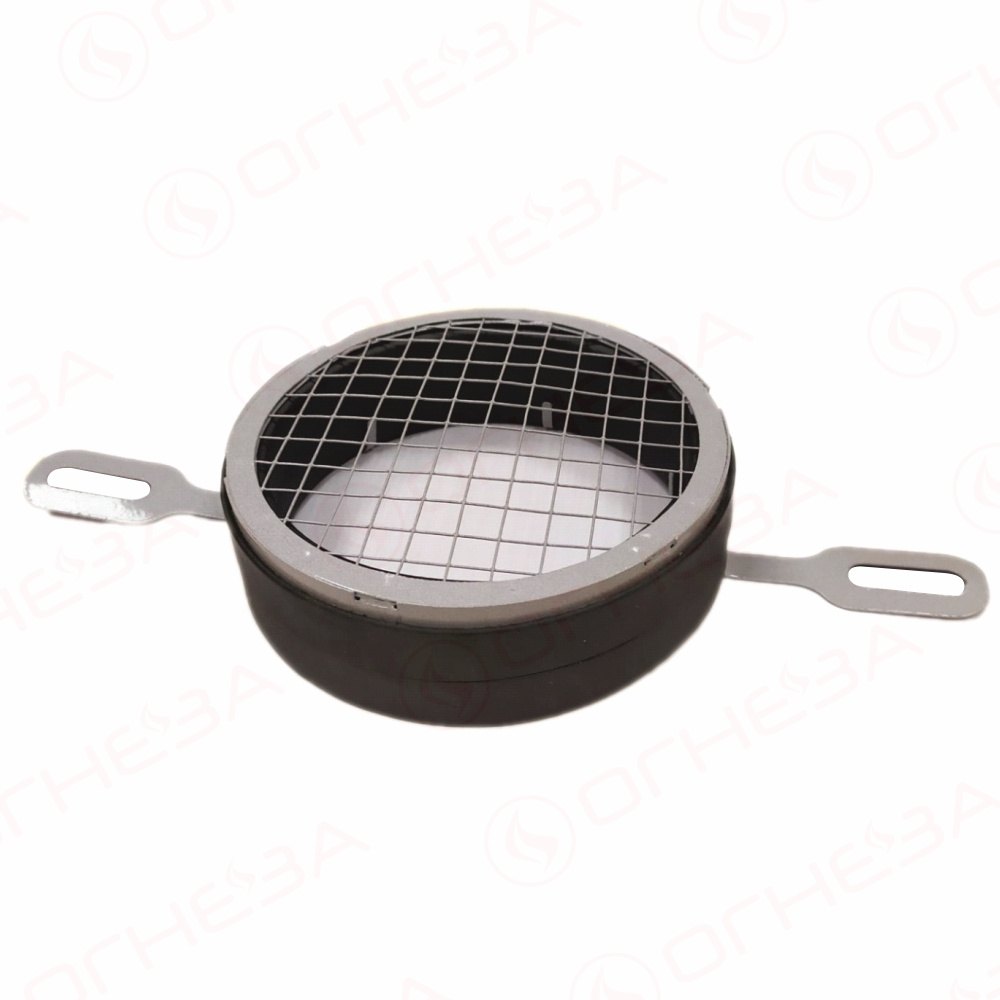

Вентиляционная муфта ОГНЕЗА-ПМ(В)-П-02

Описание

Противопожарная вентиляционная муфта ОГНЕЗА-ПМ(В)-П-02 с перфорированным корпусом применяется в вентиляционных каналах диаметром не более 130 мм (включительно). Муфта ОГНЕЗА-ПМ(В) - огнезащитная противопожарная конструкция с пределом огнестойкости не менее EI 180. Предназначена для предотвращения распространения огня в узлах пересечения ограждающих строительных конструкций вентиляционными каналами, сформированными в том числе из полимерных материалов, с любой пространственной прокладкой (вертикальной, горизонтальной, диагональной). Муфта ОГНЕЗА-ПМ(В)-П-02 состоит из металлического неразъемного перфорированного корпуса с сеткой, терморасширяющегося вкладыша «ОГНЕЗА-ТРМ», термоуплотнительной ленты ОГНЕЗА-ЛТУ с внешней стороны и крепежных проушин. Принцип действия муфты ОГНЕЗА-ПМ(В)-П-02 основан на способности огнезащитного материала к термическому расширению (вспучиванию) в десятки раз при резком росте температуры окружающей среды свыше 150 °С. При пожаре полимерная труба плавится. За счет бурного термического расширения огнезащитного материала образуется пенококс. Установка муфты «ОГНЕЗА-ПМ(В)-П-02» производится при температуре от -50 °С до +60 °.   Монтаж муфт осуществляется с двух сторон вентиляционного канала. 1.Разогнуть крепежные проушины перпендикулярно корпусу муфты 2.Отрегулировать размер муфты по внутреннему диаметру вентиляционного канала 3.Установить муфту в вентиляционный канал корпусом внутрь 4.Наметить и просверлить крепежные отверстия ВНИМАНИЕ: Для крепления использовать металлические дюбели 5.Закрепить муфту при помощи саморезов или анкеров 6.Загерметизировать противопожарным герметиком ОГНЕЗА-ВГ зазор между корпусом муфты и трубы, а также срез трубы 7.Повторить операции 1-6 с другой стороны вентиляционного канала   Перфорированный корпус муфты позволяет заполнять пенококсом все пространство вентиляционной проходки – внутри и снаружи муфты, замещая, в том числе оплавленную пластиковую трубу. Противопожарный герметик ОГНЕЗА-ВГ выполняет роль гидроизолятора и полностью запечатывает край полимерной трубы, препятствуя распространению огня.

Область применения противопожарной вентиляционной муфты ОГНЕЗА-ПМ(В)

Противопожарная вентиляционная муфта ОГНЕЗА ПМ(В) устанавливается:

• жилые дома (в том числе жилые многоквартирные)
• больницы и поликлиники
• гостиницы и общежития
• аэропорты и вокзалы
• торговые центры
• промышленные предприятия и т.д.
