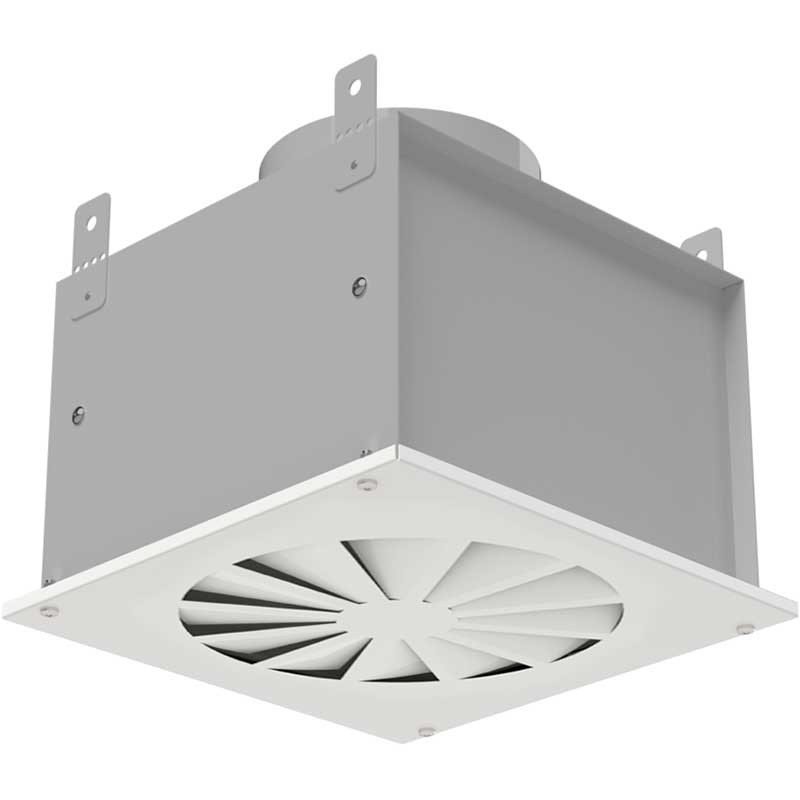

Воздухораспределитель с вихревой панелью AIRS 3ДПЗ
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Панельные воздухораспределители закручивающие AIRS 3ДПЗ, AIRS 3ДКЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Назначение и конструкция

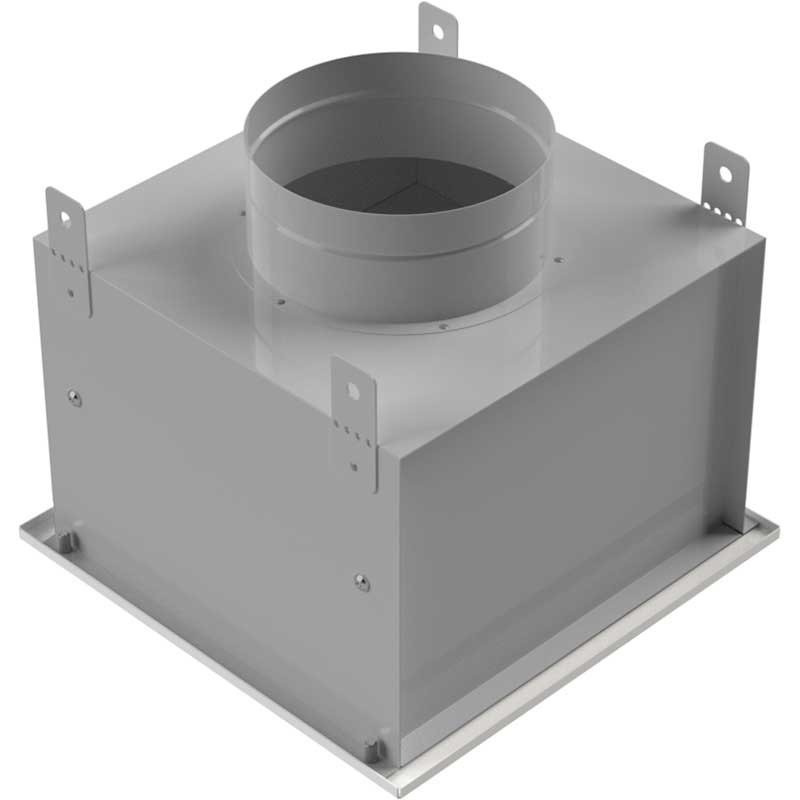

Воздухораспределители AIRS 3ДПЗ, AIRS 3ДКЗ могут использоваться также и для удаления воздуха из помещений. Конструктивно воздухораспределители состоят из воздухораздающей панели с закручивающими лопатками прямоугольной формы (AIRS 3ДПЗ) или круглой формы (AIRS 3ДКЗ) и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.
Технические характеристики
| Маркировка | AIRS 3ДПЗ |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Вихревая раздача |
| Форма | Прямоугольный |
| Монтаж | Потолочный |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
Габаритные размеры и масса
| Типоразмер АхВ, мм | ØD, мм | aхb, мм | Монтаж к потолку "Армстронг" | Ячейки по схемам | Монтаж к потолку ГКЛ | — | — | — |
|---|---|---|---|---|---|---|---|---|
| 3ДПЗ(Р) 300×300 | 159 | 270х270 | 290×290 | 171 / 296 / 385 | 302 | 179 | 304 | 393 |
| 3ДПЗ(Р) 450×450 | 199 | 420х420 | 440×440 | 211 / 356 / 445 | 452 | 219 | 364 | 453 |
| 3ДПЗ(Р) 595×595 | 249 | 570х570 | 585×585 | 261 / 431 / 520 | 597 | 269 | 439 | 528 |

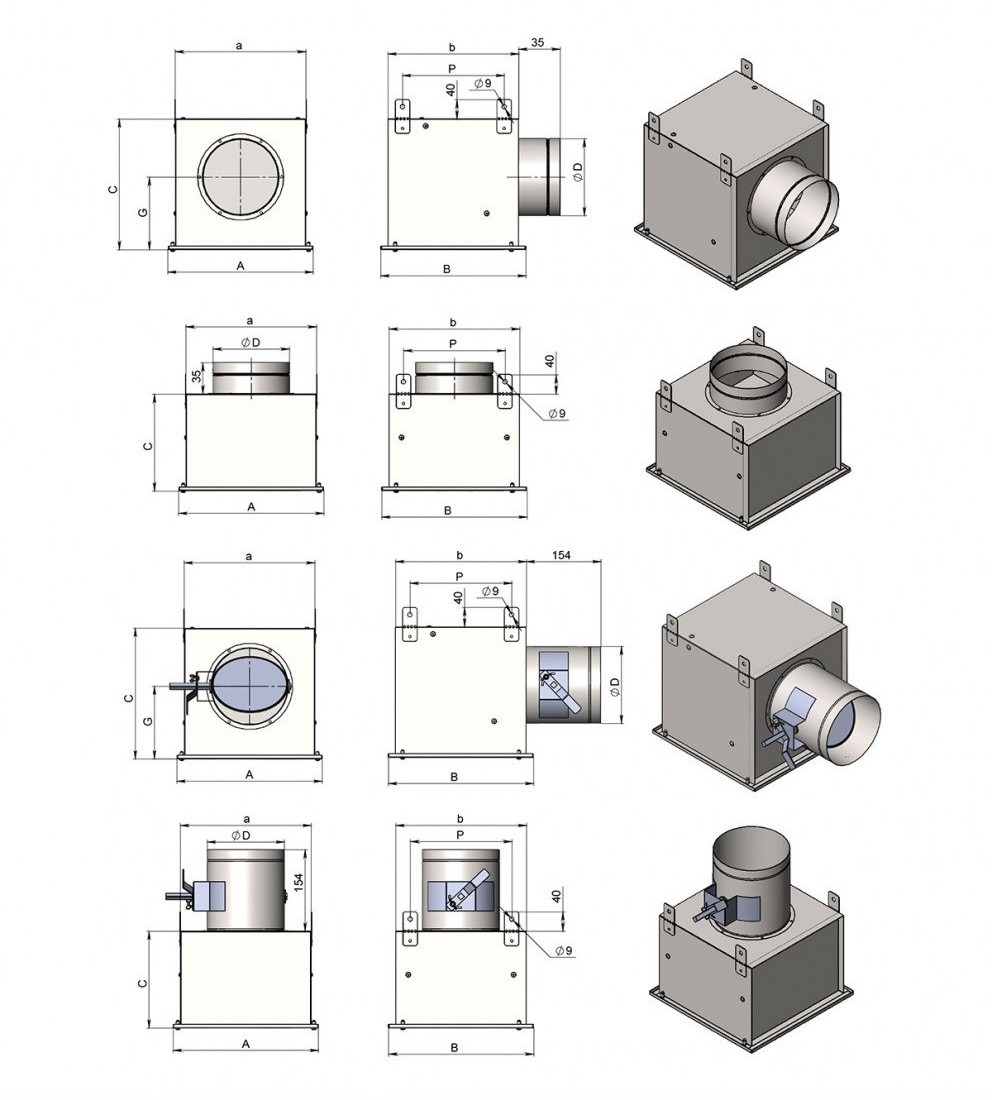

Чертёж AIRS 3ДПЗ. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Аэродинамика и уровень шума
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| 450х450, Ø450 | 210 | 8 | 2,6 | 320 | 19 | 3,9 | 470 | 40 | 2,3 |
| 595х595, Ø595 | 270 | 8 | 2,6 | 410 | 17 | 3,9 | 610 | 38 | 2,4 |
Схемы приточных струй
Направление раздачи задаётся положением ячеек или лопаток — настраивается после монтажа, без переделки сети.
Монтаж
Воздухораспределитель AIRS 3ДПЗ крепится к строительным конструкциям на металлических тросах или шпильках, пропущенных через отверстия в отогнутых кромках. Вихревая панель снимается для обслуживания сети.

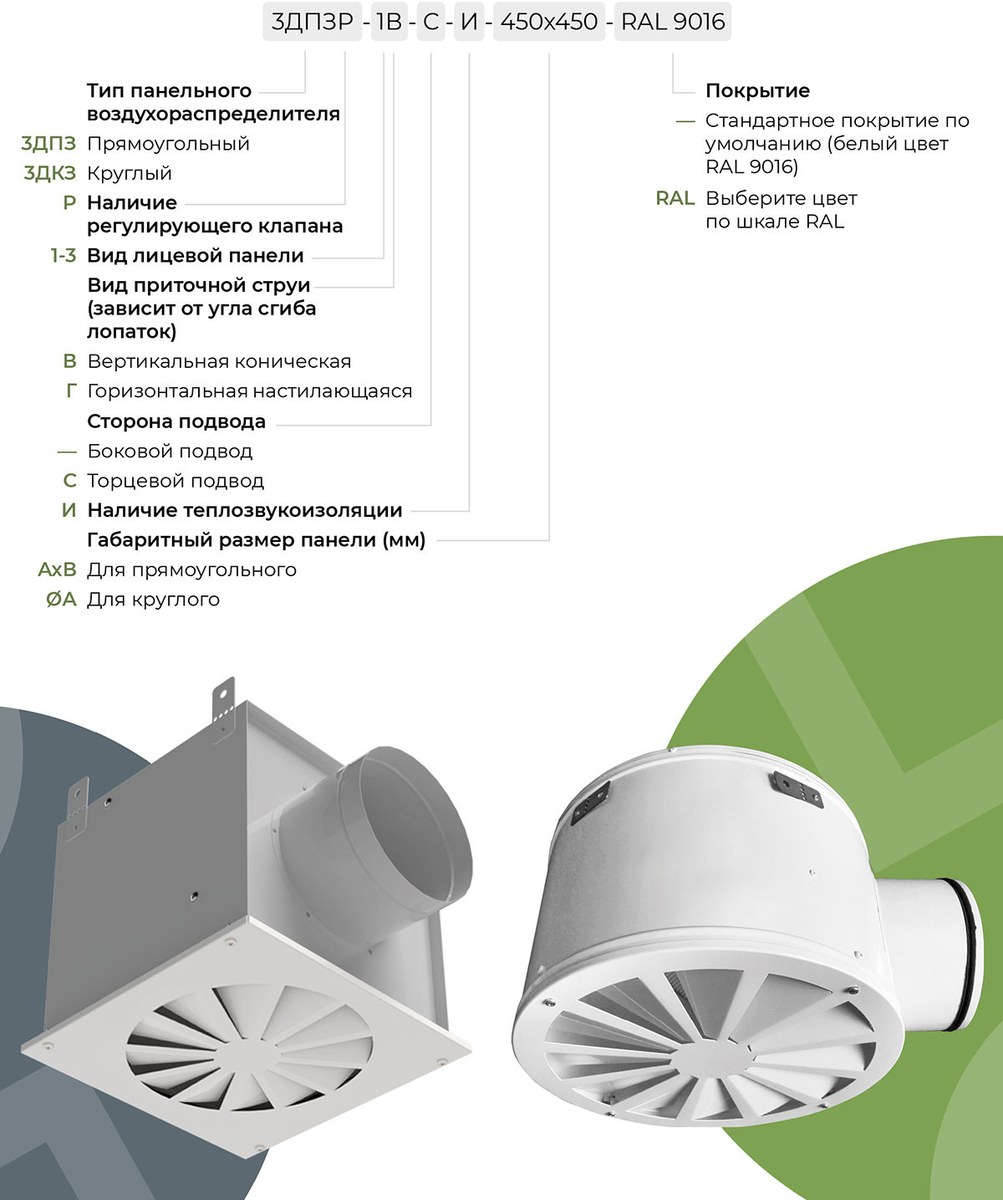

Как формируется обозначение
| 3ДПЗ / 3ДКЗ | прямоугольный / круглый |
| Р | наличие регулирующего клапана |
| 1–3 | вид лицевой панели |
| В / Г | вид струи: вертикальная коническая / горизонтальная настилающаяся |
| — / С | боковой / торцевой подвод |
| И | наличие теплозвукоизоляции |
| АхВ или ØА | габаритный размер панели, мм |
| RAL 9016 | цвет покрытия, по умолчанию белый |
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.
Документы и поставка
- Паспорт изделия — на странице товара.
- Изготовление серийное и под размеры проекта, окраска по RAL.
- Гарантия 12 месяцев, доставка по всей России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
